KP14622SPA

PF>0.9, Ketepatan Tinggi, Kedalaman Dimming Step-Down LED Pemacu Arus Malar

KP14622SPA ialah cip kawalan pemacu arus pemalar LED berketepatan tinggi PF>0.9 jenis pemalap. Bekalan kuasa arus malar LED step-down tidak terpencil untuk rangkaian penuh voltan input AC. KP14622SPA menyokong pemalapan input PWM dengan kedalaman pemalapan minimum 0.1%, dan menyokong mod siap sedia dengan penggunaan kuasa siap sedia kurang daripada 20mW.

KP14622SPA menyepadukan MOSFET kuasa voltan tinggi 500V dan litar bekalan kuasa voltan tinggi 650V, yang boleh merealisasikan bekalan kuasa bebas cip tanpa memulakan rintangan dan penggulungan tambahan, sambil menghapuskan kapasitor VDD luaran tradisional dan kapasitor COMP. Ia juga sangat menjimatkan kos bekalan kuasa LED sambil mempercepatkan masa permulaan. Litar berfungsi dalam mod kuasi-resonan bagi pengaliran arus aruhan kritikal. Teknologi pensampelan arus berketepatan tinggi digabungkan dengan pampasan dalaman boleh memperoleh ketepatan arus berterusan yang tinggi dan kadar pelarasan input/output yang sangat baik.

KP14622SPA menyepadukan pelbagai fungsi perlindungan, termasuk perlindungan litar terbuka LED, perlindungan litar pintas LED, perlindungan arus lebih kitaran demi kitaran, perlindungan suhu lampau, dan lain-lain, untuk meningkatkan keselamatan dan kebolehpercayaan bekalan kuasa LED. Voltan perlindungan litar terbuka LED boleh ditetapkan secara berterusan melalui pin ROVP.

Ciri utama

• MOSFET kuasa voltan tinggi 500V bersepadu

• Faktor kuasa input >0.9

• Bekalan kuasa voltan tinggi bersepadu tanpa kapasitor VCC

• Kapasitor COMP pampasan gelung bersepadu

• Kawalan arus berketepatan tinggi <±2%@±100% keluaran

• Peredupan PWM pelbagai, 0.1-100%

• Mod pengendalian kuasi-resonans kecekapan tinggi

• Penggunaan kuasa siap sedia yang rendah <20mW

• Fungsi perlindungan:

• Perlindungan litar terbuka LED boleh laras berterusan

• Perlindungan litar pintas LED

• Kitaran demi kitaran perlindungan arus lebih

• Perlindungan suhu berlebihan

• Jenis pengekapsulan SOP-7

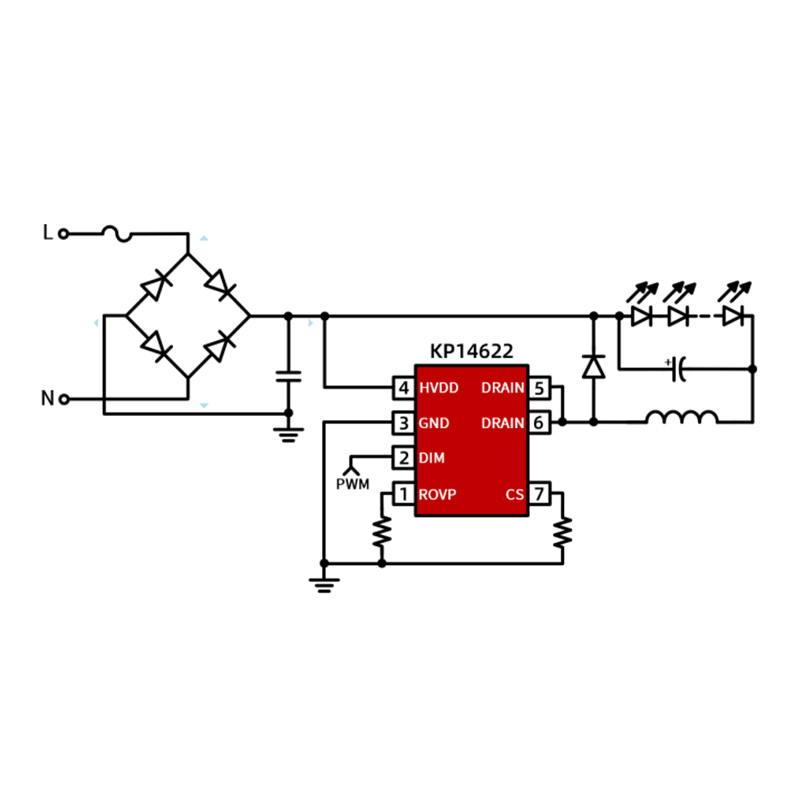

Aplikasi biasa

• Lampu mentol pintar, lampu bawah pintar, dsb

• Aplikasi pencahayaan LED pemalapan lain
