KP1315SPA

Cip Peredupan PWM Terpencil 0-10v Linear Dimming

KP1315SPA ialah pengawal pemacu LED arus pemalar primer separa resonan kecekapan tinggi yang menyokong pemalapan PWM dan pemalapan 0-10V dengan ketepatan tinggi dan kedalaman pemalapan, sesuai untuk aplikasi seperti bekalan kuasa lampu terpencil kuasa sederhana dan tinggi. KP1315SPA mempunyai litar permulaan voltan tinggi bersepadu untuk permulaan pantas.

Pada masa yang sama, cip berfungsi dalam mod kawalan kuasi-resonan, yang boleh mengurangkan kehilangan pensuisan dan meningkatkan EMC sambil meningkatkan kecekapan. KP1315SPA juga disepadukan dengan algoritma kawalan arus berterusan berketepatan tinggi, yang boleh mencapai ketepatan arus malar yang tinggi dengan mudah, serta voltan talian dan kadar pelarasan beban yang sangat baik. KP1315 menyepadukan pelbagai fungsi perlindungan: Perlindungan undervoltage VDD (UVLO), perlindungan terlalu panas (OTP), perlindungan arus tempoh kitaran (OCP), Perlindungan litar pintas (SCP), perlindungan litar terbuka LED (OVP), dsb.

Ciri-ciri Produk:

Menyokong peredupan PWM dan peredupan 0-10V

• Ketepatan arus malar yang tinggi ±3%@100% arus LED

• Julat pemalapan arus lebar daripada 2% hingga 100%

• frekuensi serasi pemalapan PWM 600Hz~10kHz

• Penggunaan kuasa siap sedia yang rendah:

<10mW@PWM Peredupan

< 60mW@0-10V Peredupan

• Operasi mod kuasi-resonans kecekapan tinggi

• Litar permulaan voltan tinggi bersepadu

• Julat pengendalian VDD lebar 8V hingga 32V

• Perlindungan lebihan voltan keluaran yang tepat

• Pelarasan linear yang sangat baik dan pelarasan beban

• Tiada bunyi bising sepanjang pemalapan

• Ciri perlindungan bersepadu:

• Perlindungan litar pintas dan terbuka LED (OVP, SCP)

• Perlindungan Semasa Jangka Mingguan (OCP)

• Perlindungan Suhu Lebih (OTP)

• Pengosongan hadapan (LEB)

• Jenis pengekapsulan SOP-8

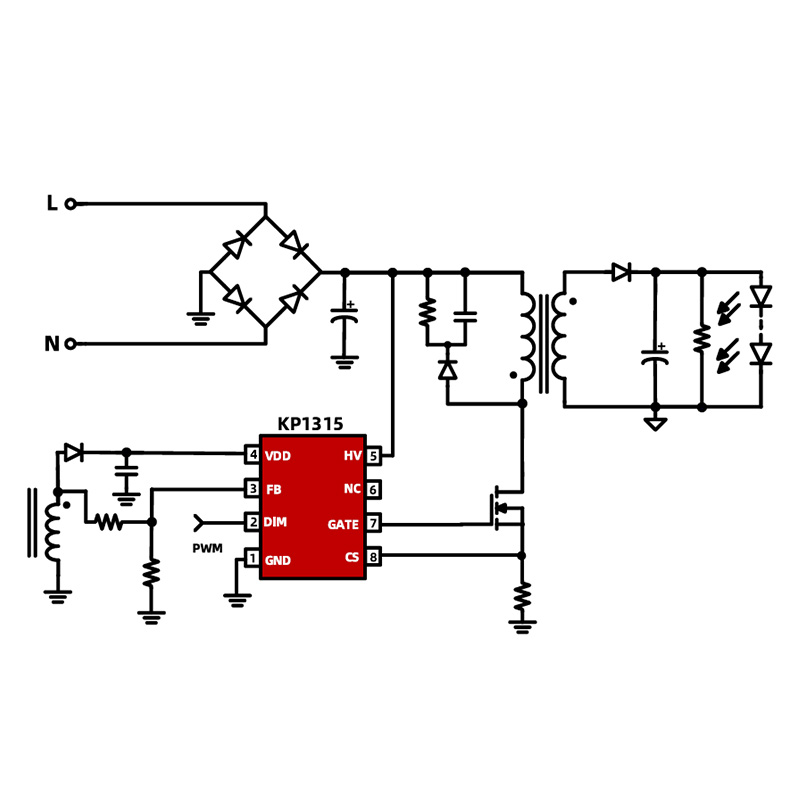

Aplikasi biasa:

• Pencahayaan LED berkuasa tinggi
