KP201LGA

Fungsi semasa berterusan bersepadu, mod arus luar talian pengawal PWM

KP201LGA ialah pengawal PWM berprestasi tinggi yang direka untuk bekalan kuasa flyback luar talian.

Disepadukan dengan teknologi kawalan arus malar utama sejagat, cip boleh menyokong mod terputus-putus dan mod berterusan, yang sesuai untuk aplikasi bekalan kuasa terpencil dengan output arus malar.

KP201LGA mempunyai pengayun frekuensi pensuisan berketepatan tinggi dalaman 65kHz dengan buffing untuk mengoptimumkan prestasi EMI. Cip beroperasi dalam mod penjimatan tenaga hijau dan mod sendawa, dan boleh memperoleh penggunaan kuasa siap sedia kurang daripada 75mW.

KP201LGA menyepadukan ciri perlindungan lengkap, termasuk: perlindungan undervoltage VDD (UVLO), perlindungan overvoltage VDD (OVP), had arus kitaran demi kitaran, perlindungan litar pintas (SCP), perlindungan beban lampau (OLP), perlindungan terlalu panas, mula lembut, pengapit VDD dan perlindungan terbuka pin CS.

Ciri utama

• Boleh menyokong mod terputus-putus, mod berterusan teknologi arus malar kelebihan asal

• ±5% ketepatan arus malar; ±1% ketepatan tekanan malar

• Penggunaan kuasa siap sedia <75mW

• Kekerapan pensuisan 65kHz tetap

• Mod penjimatan kuasa hijau dan mod cegukan berfungsi

• Arus permulaan dan operasi ultra rendah

• Fungsi jitter bersepadu untuk mengoptimumkan EMI

• Kawalan mod semasa bersepadu dengan pampasan cerun dalaman

• Teknologi arus malar dengan voltan talian bersepadu dan pampasan kearuhan

• Perlindungan bersepadu dengan mod pemulihan diri:

• VDD Undervoltage Protection (UVLO)

• VDD Overvoltage Protection (OVP)

• Perlindungan terlalu panas (OTP)

• Kitaran mengikut had arus kitaran

• Perlindungan Lebihan Beban (OLP)

• Perlindungan Litar Pintas (SCP)

• Pengosongan hadapan (LEB)

• Perlindungan litar terbuka pin CS

• Jenis pakej SOT23-6L

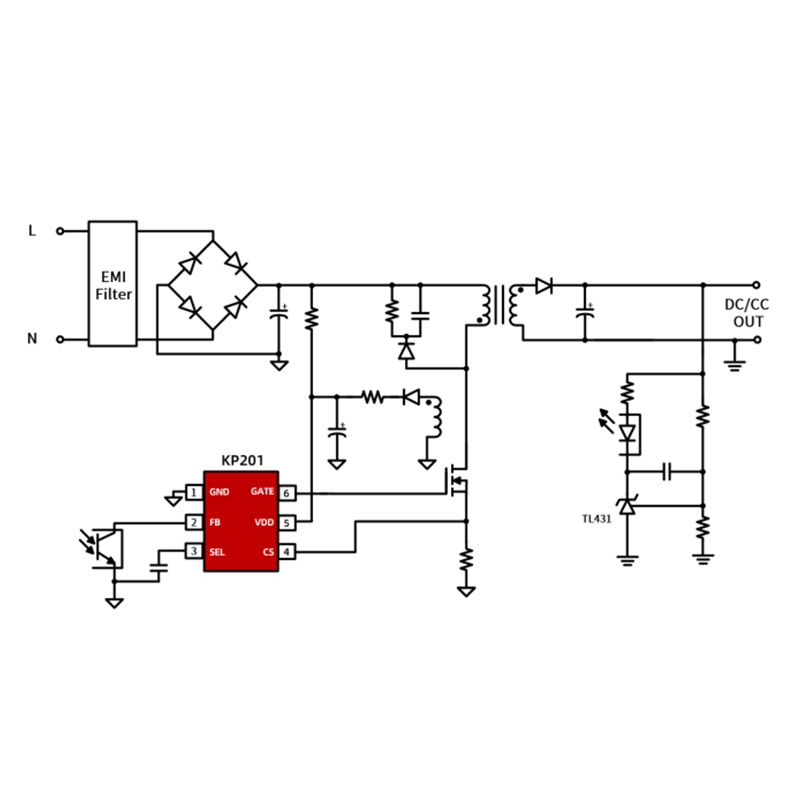

Aplikasi biasa

• Pengecas dan penyesuai

• Bekalan kuasa pemacu motor
