KP311ALGA

Suis kuasa PWM luar talian berprestasi tinggi, kos rendah

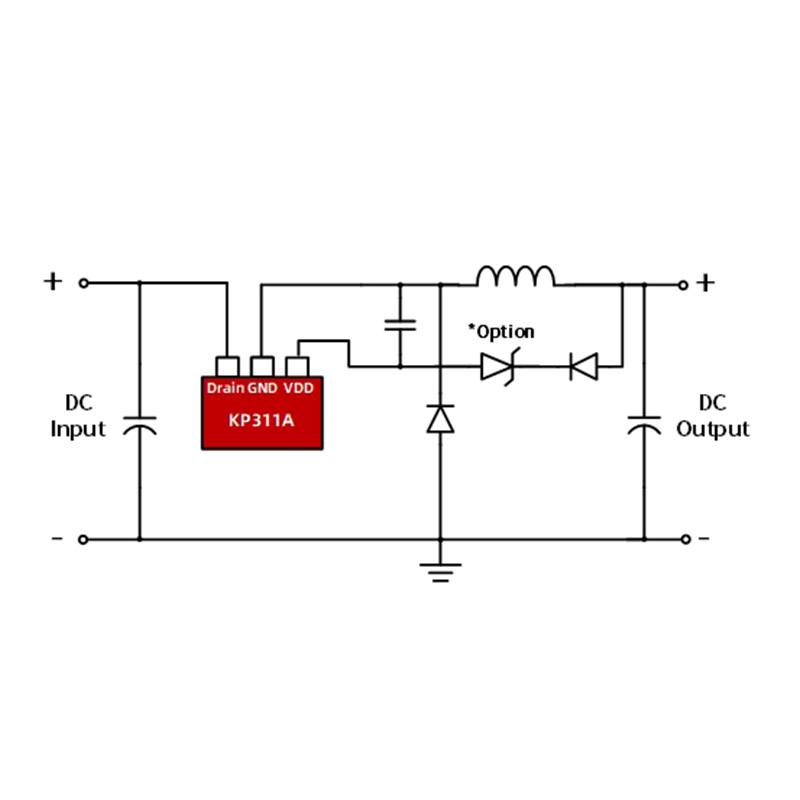

KP311ALGA ialah suis kuasa PWM yang tidak terpencil, sangat bersepadu dan kos rendah untuk litar injak turun dan injak turun.

KP311ALGA menggunakan proses wafer tunggal voltan tinggi, menyepadukan MOSFET voltan tinggi 500V dan pengawal dengan kawalan mod arus puncak beralih pada wafer yang sama. Output lalai 5V berketepatan tinggi dijamin dalam julat input voltan penuh. Dalam cip, masa Toff minimum cip ditetapkan pada 32μs dengan fungsi buffet, yang mengoptimumkan kesan EMI di bawah syarat memastikan kuasa output. Pada masa yang sama, cip direka dengan mod beban berat dan berat, yang boleh memperoleh penggunaan kuasa siap sedia kurang daripada 50mW dengan mudah.

KP311ALGA menyepadukan fungsi perlindungan lengkap: Perlindungan undervoltage VDD, had arus kitaran demi kitaran, perlindungan arus lebih yang tidak normal, perlindungan terlalu panas, perlindungan beban lampau dan perlindungan litar pintas.

Ciri utama

• Output lalai 5V berketepatan tinggi

• MOSFET voltan tinggi 500V bersepadu dan litar permulaan voltan tinggi

• Rintangan pensampelan bersepadu, kos sistem yang rendah

• Menyokong aplikasi input voltan ultra rendah (lebih daripada 12V).

• Menyokong litar buck dan lif

• Menukar kawalan mod arus puncak

• Penggunaan kuasa siap sedia sangat rendah kurang daripada 50mW

• Arus operasi ultra-rendah, menyokong kapasiti VDD kecil

• Litar mula lembut bersepadu

• Ciri perlindungan bersepadu:

• Perlindungan Lebihan Beban (OLP)

• Perlindungan terlalu panas (OTP)

• Had Arus Kitaran (OCP)

• Perlindungan Arus Lebih Abnormal (AOCP)

• Pengosongan hadapan (LEB)

• Perlindungan undervoltage VDD

• Pakej SOT23-3

Aplikasi biasa

• Bekalan kuasa untuk perkakas rumah kecil

• Bekalan kuasa tambahan
