AS1631

Cip kawalan separuh jambatan Resonant LLC

AS1631 ialah pengawal kuasa pensuisan resonan berdasarkan penukar resonan separuh jambatan LLC. Cip menyepadukan permulaan voltan tinggi, pengesanan kegagalan kuasa AC dan fungsi nyahcas kapasitor X untuk memenuhi keperluan permulaan pantas dan siap sedia ultra rendah. AS1631 menyepadukan pemacu separuh jambatan untuk terus mengeluarkan pemacu pelengkap kitaran tugas 50%. Cip ini mempunyai pengayun VCO berketepatan tinggi terbina dalam dengan frekuensi operasi maksimum 350kHz. Cip menyepadukan fungsi kawalan zon mati adaptif untuk memastikan voltan sifar hidup (ZVS) tiub suis kuasa, yang meningkatkan kecekapan sistem. Pada masa yang sama, fungsi perlindungan zon kapasitif disepadukan untuk mengelakkan lengan jambatan lurus melalui dan suis keras, yang meningkatkan kebolehpercayaan sistem.

Di samping itu, cip boleh dikawal ke dalam mod siap sedia rendah dengan isyarat luaran, mengurangkan kehilangan siap sedia sistem. AS1631 disepadukan sepenuhnya dengan ciri perlindungan, termasuk: VDD overvoltage/undervoltage protection (VDD OVP/UVLO), VBT undervoltage protection (VBT UVP), overvoltage AC dan perlindungan undervoltage input (LOVP & HV/BR BOP), perlindungan overload (OLP). ), dan perlindungan arus lebih resonator (CBC OCP / SOCP), perlindungan arus lebih keluaran (OCP), perlindungan zon kemuatan, perlindungan litar pintas pin SEL, perlindungan terlalu panas (OTP).

Ciri utama

• Kawalan VCO berketepatan tinggi

• Menyokong frekuensi maksimum 350kHz

• Pemacu separuh jambatan 650V bersepadu

• Fungsi permulaan voltan tinggi bersepadu

• Kawalan masa zon mati adaptif

• Fungsi but lembut boleh dikonfigurasikan

• Pengesanan kegagalan kuasa AC bersepadu dan nyahcas kapasitor X

• Menyokong aplikasi reka bentuk bebas PFC

• Mod kerja biasa atau mod siap sedia rendah boleh dikonfigurasikan

• Jenis pengekapsulan SOP-16

• Ciri perlindungan bersepadu:

• VDD overvoltage/undervoltage protection (VDD OVP/UVLO)

• VBT Undervoltage Protection (VBT UVP)

• Input pin HV Perlindungan voltan bawah (HV BOP)

• Input boleh dikonfigurasikan pin BR Perlindungan voltan bawah (BR BOP)

• Perlindungan Voltan Lebih AC (LOVP)

• Perlindungan Lebihan Beban (OLP)

• Perlindungan arus lebih kitaran arus rongga (CBC OCP)

• Perlindungan Arus Lebih Output (OCP)

• Perlindungan kawasan kapasitif

• Perlindungan litar pintas terbuka pin SEL

• Perlindungan terlalu panas (OTP)

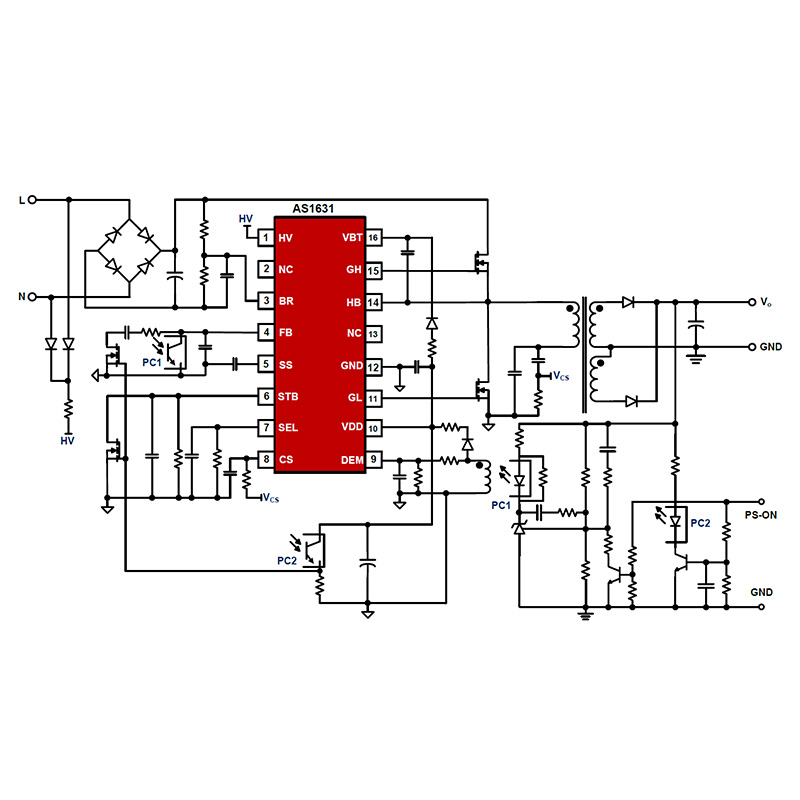

Aplikasi biasa

• Bekalan kuasa kad papan TV

• Aplikasi LED

• Bekalan kuasa penyesuai

• Buka, pelayan dan bekalan kuasa pensuisan lain
