CW1131

Suis kawalan PWM luar talian berprestasi tinggi dan kos rendah

CW1131 ialah suis kuasa PWM yang tidak terpencil, sangat bersepadu dan kos rendah untuk litar buck dan lif. CW1131 menggunakan proses wafer tunggal voltan tinggi yang menyepadukan MOSFET voltan tinggi 500V dan pengawal dikawal dengan menukar mod arus puncak pada wafer yang sama. Output lalai 5V berketepatan tinggi dijamin dalam julat input voltan penuh.

Di dalam cip, masa Toff minimum cip ditetapkan pada 32us dan terdapat fungsi buffeting, yang mengoptimumkan kesan EMI di bawah syarat memastikan kuasa output. Pada masa yang sama, cip direka bentuk dengan mod beban berat dan berat, yang boleh mendapatkan penggunaan kuasa siap sedia kurang daripada 50mW dengan mudah. CW1131 menyepadukan fungsi perlindungan lengkap: Perlindungan undervoltage VDD, had arus kitaran demi kitaran, perlindungan arus lebih yang tidak normal, perlindungan terlalu panas, perlindungan beban lampau dan perlindungan litar pintas.

Ciri utama

• Output lalai 5V berketepatan tinggi

• MOSFET voltan tinggi 500V bersepadu dan litar permulaan voltan tinggi

• Rintangan pensampelan bersepadu, kos sistem yang rendah

• Menyokong aplikasi input voltan ultra rendah (lebih daripada 15V).

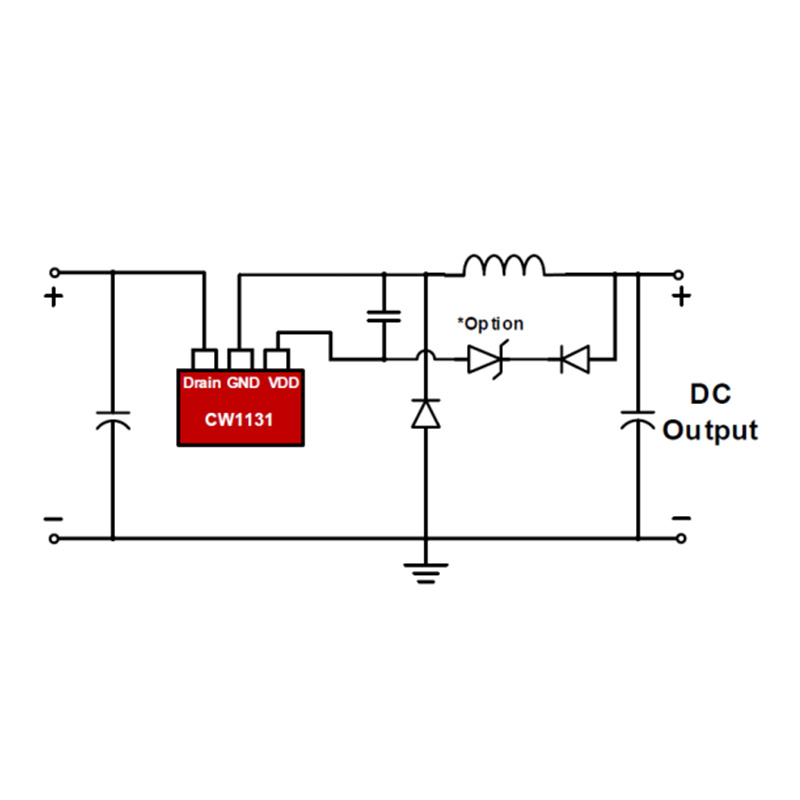

• menyokong litar injak turun dan injak turun

• menukar kawalan mod arus puncak

• Penggunaan kuasa siap sedia sangat rendah kurang daripada 50mW

• Arus kerja ultra rendah, menyokong kapasitor VDD kecil

• Litar mula lembut bersepadu

• Ciri perlindungan bersepadu:

• Perlindungan Lebihan Beban (OLP)

• Perlindungan Terlalu Panas (OTP)

• Kitaran mengikut Had Arus Kitaran (OCP)

• Perlindungan Arus Lebih Tidak Normal (AOCP)

• Pengosongan hadapan (LEB)

• Perlindungan VDD Undervoltage

• Pakej SOT23-3L
