KP15051SPA

Suis kuasa kawalan PWM luar talian berprestasi tinggi, kos rendah

Siri KP15051SPA ialah suis kuasa terkawal PWM berprestasi tinggi dan kos rendah untuk aplikasi step-down kuasa rendah luar talian dengan litar persisian mudah dan komponen yang lebih sedikit. Pada masa yang sama, MOSFET voltan tinggi terbina dalam boleh meningkatkan toleransi lonjakan sistem.

Tidak seperti pengawal PWM tradisional, KP15051SPA tidak mempunyai MOSFET pemacu jam tetap, dan frekuensi pensuisan sistem boleh dilaraskan secara automatik mengikut beban. Pada masa yang sama, cip menggunakan teknologi kawalan PWM berbilang mod, yang memudahkan reka bentuk litar persisian dengan berkesan, meningkatkan kadar pelarasan linear dan kadar pelarasan beban, dan menghilangkan bunyi yang boleh didengar dalam kerja sistem. Di samping itu, ambang pengesanan arus puncak dalaman boleh dilaraskan secara automatik mengikut keadaan beban sebenar, yang boleh mengurangkan penggunaan kuasa siap sedia dengan berkesan dalam keadaan tanpa beban.

KP15051SPA menyepadukan fungsi perlindungan lengkap dengan pemulihan diri: perlindungan undervoltage VDD, had arus kitaran demi kitaran, perlindungan overvoltage output, perlindungan terlalu panas, perlindungan beban lampau dan perlindungan overvoltage VDD.

Ciri utama

• MOSFET voltan tinggi 500V bersepadu dan litar permulaan voltan tinggi

• Optimumkan hingar beban ringan dan meningkatkan keupayaan anti-gangguan sistem

• Kawalan berbilang mod, tiada bunyi berfungsi

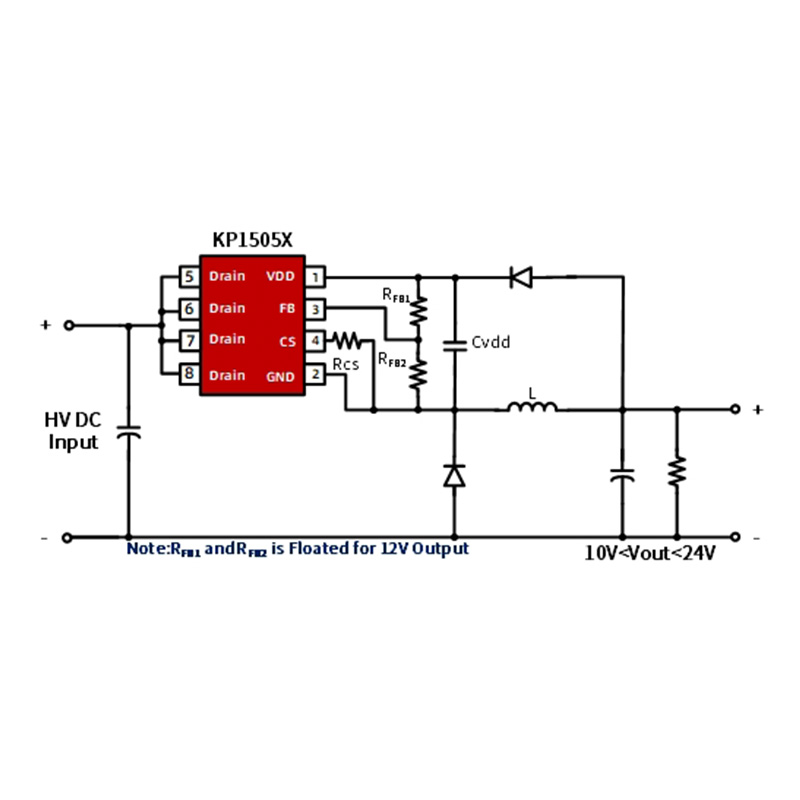

• Menyokong topologi step-down dan step-down

• Output 12V lalai (gantungan kaki FB)

• Penggunaan kuasa siap sedia <50mW

• Kadar pelarasan linear yang baik dan kadar pelarasan beban

• Litar mula lembut bersepadu

• Fungsi perlindungan dalaman:

• Perlindungan Lebihan Beban (OLP)

• Had Arus Kitaran (OCP)

• Perlindungan lebihan voltan keluaran (OVP)

• VDD overvoltage, undervoltage dan perlindungan pengapit voltan

• Jenis pengekapsulan SOP-8

Aplikasi biasa

• Pencahayaan pintar
