NE1189

Cip penerus segerak LLC

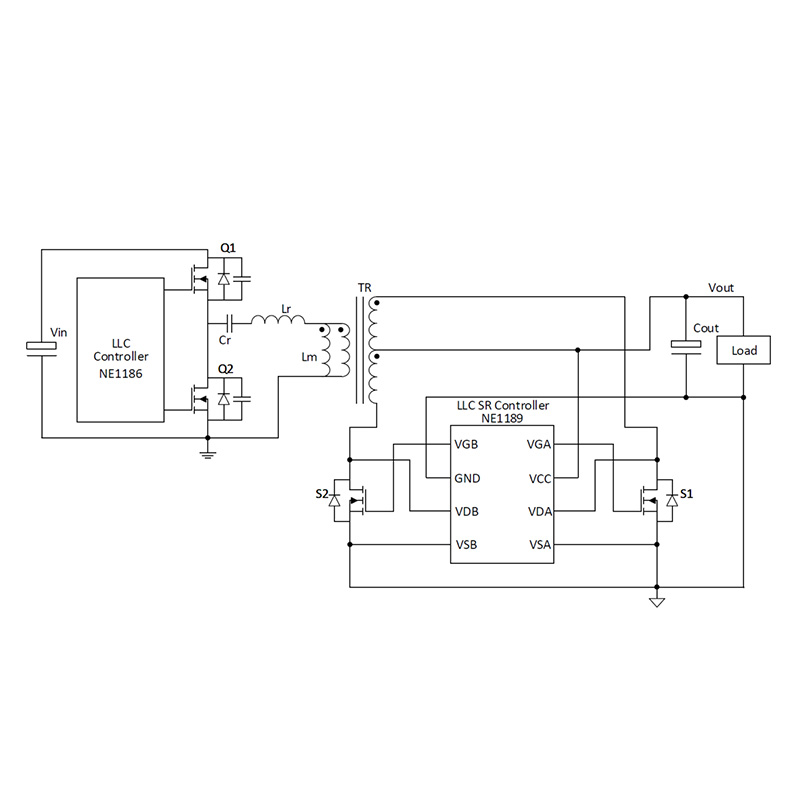

NE1189 ialah sistem prestasi tinggi pengawal IC penerus segerak dwi saluran. Menggunakan kaedah pemacu get yang sesuai dan input sampel bebas untuk mencapai beban kecekapan maksimum dalam apa jua keadaan, NE1189 beroperasi pada julat bekalan yang luas daripada voltan antara 4.7V hingga 38V, arus statik ultra rendah dan litar pemacu dua saluran untuk resonan LLC. belitan pengubah sekunder penukar dengan pili tengah. Masa tunda perambatan turn-off 10ns yang sangat rendah dan keupayaan arus pemacu sinki tinggi (~2.5A) meningkatkan tekanan SR VDS.

Litar pengapit VG yang unik berfungsi dengan baik untuk menghalang VG daripada melalui pin VD tanpa VCC dengan naik dengan cepat, yang mengelakkan bahagian utama dan sisi kedua apabila sistem dimulakan jika SR VCC masih di bawah 2V. NE1189 mempunyai fungsi perlindungan logik yang betul, penguncian logik dalaman dan masa saling mengunci dua fasa boleh menjadikan sistem lebih dipercayai.

Kelebihan produk:

• Julat voltan VCC lebar beroperasi dari 4.7V-38V

• Arus statik ultra-rendah < 90uA

• Menghalang deringan DCM daripada mencetuskan ralat dan penutupan pantas 10ns

• Mana-mana nilai Vth yang serasi dengan MOSFET litar pengapit VGA/VGB apabila VCC berada di bawah 2V

• Pin VDA dan VDB menyokong pengurangan puncak voltan negatif kepada -3V

• Input pembezaan untuk pancaran induktif dan transistor MOSFET voltan sumber untuk setiap SR

• Kunci logik saluran dwi terbina dalam

• Pemacu pintu penyesuaian untuk kecekapan maksimum
